云母板廠家介紹一下：我國的耐火電纜分為A、B兩類，A類電纜要求使用溫度為950 ~ 1000℃，B類電纜的高使用溫度要求為750 ~ 800℃?；谏鲜鲈?，用于制造防火電纜的云母帶只能是天然金云母紙或合成氟金云母紙。
目前市場上的云母紙分為兩大類：天然白云母紙、天然金云母紙和合成氟金云母紙。
三種云母紙在500℃以下有少量物質(zhì)分解，失重率在1以下。當(dāng)天然白云母紙加熱到550℃以上，天然金云母紙加熱到850℃以上，大量結(jié)構(gòu)水分解。當(dāng)合成氟金云母紙加熱到1050℃以上時，還會釋放出大量的氟離子，大量物質(zhì)分解后，阻燃性和耐壓性急劇下降。因此，天然白云母紙的使用溫度為550℃，天然金云母紙為850℃，臺灣氟金云母紙為1050℃。

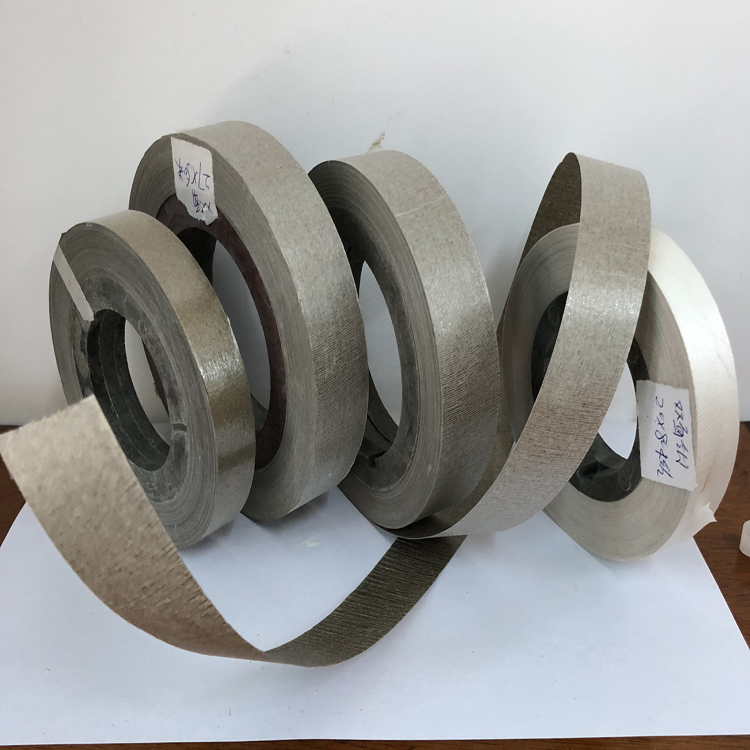

云母對云母帶質(zhì)量的影響：
此外，云母紙的質(zhì)量直接影響云母的應(yīng)用性能。用于生產(chǎn)云母帶的云母紙應(yīng)具有良好的滲透性、高抗拉強度和良好的致密性。另外，原紙的厚度要均勻。由于云母紙中云母片之間的粘合力很小，在云母帶的生產(chǎn)中使用膠液的粘合劑來提高云母片之間的粘合力，所以當(dāng)云母紙的滲透性太差時，膠液不會滲透，云母帶就會分層，其質(zhì)量達不到要求。另外，在生產(chǎn)云母帶的過程中，云母紙本身要受到一定的拉力，當(dāng)抗拉強度過低時，云母紙會開裂甚至斷裂，大大降低云母帶的耐火性和絕緣性。一般來說，當(dāng)原紙厚度不變時，云母紙越密，生產(chǎn)出的云母帶的耐火性和絕緣性越好。當(dāng)云母紙厚度不均勻時，低于標(biāo)準(zhǔn)厚度時，云母帶的耐火性和絕緣性也相應(yīng)較差。厚度高于標(biāo)準(zhǔn)厚度的地方，膠液不易浸濕，即使浸濕，云母帶也不易干燥，因為一定厚度的云母紙在生產(chǎn)過程中加熱溫度和加熱時間是固定的，從而造成云母帶局部分層，影響云母帶的產(chǎn)品質(zhì)量。
以上就是關(guān)于“云母紙的質(zhì)量對云母帶產(chǎn)生哪些影響？”的相關(guān)內(nèi)容。
